     目前国内外排灌泵站福州铸铁拍门，普遍使用的是自由起落旋挂式拍门和浮箱式拍门，这种拍门的门轴横向布置，门体开启时需要克服门体的全部自身重量，所以存在开启角度小，水流阻力大，能源损耗多等缺陷。

为减小能耗，提高泵站运行效率，公司研制了一种开启角度大、水流阻力小的节能型自由侧翻式拍门，根据力学原理，将原本悬挂式拍门的横向门轴改为立式门轴，同时向内倾斜一个最佳的倾斜角度的拍门，此时门体所要克服的开启力仅为门体自重的分力，所以节能型自由侧翻式拍门能在开启时达到更大的开启角度，从而达到减小水流阻力，起到节约能耗的作用。

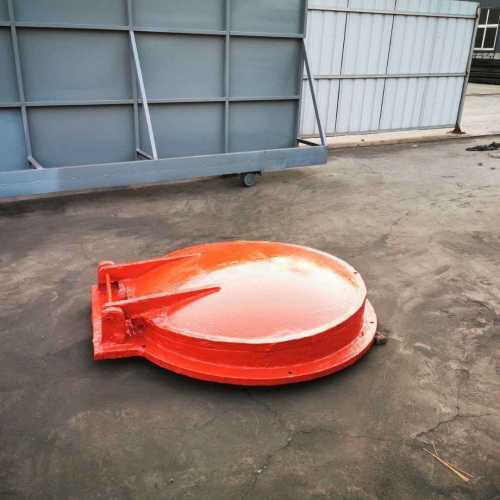

侧翻式拍门由门板、门铰、门座、同轴和密封件等组成，门板通过门铰安装在门座上。

根据国内泵站的应用情况，拍门的门形分圆形和矩形两种。

技术参数

最大工作水头：15m

使用温度：0～80℃

阻力系数：≤0.1

水头损失：<0.04m

开启角度：80°以上

开启力(非淹没)：小于门重1/5

主要零件材料

序号 名称 材料

1 门座 铸钢

2 销轴 不锈钢

3 衬套 铜合金固体润滑轴承

4 密封面 铸钢(H)+丁腈橡胶(X)

5 门体 铸钢

福州铸铁拍门主要技术特点：

1、无需任何启闭装置，能自动启闭。侧翻式拍门与悬挂式拍门相比最显著的特点是：将阀体铰轴竖向布置，并设计了一个最佳倾斜角度，利用门重分力作闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。

2、安全稳定，节能高效。侧翻式拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡;无需手、电、气、液控制，不要人工操作，节省大量人力物力，提高泵站运行可靠性和装置效率，降低运行维护成本，降低泵站能耗。在实际运行中经国家水利部检测测试中心测试，侧翻式拍门比悬挂式拍门节约电能22.5%。
